某公司井下轨道运输大巷布置分南采区和北采区两条大巷。南采区方向最长运输距离为8000米，北采区方向最长运输距离为9800米。北采区方向轨道巷设计巷宽4.5米，其中北石门大巷1100米—2200米段为原三矿旧巷道，设计宽度为4.2米，南采区方向轨道巷设计巷宽为4.5米。轨道运输大巷由于受采动影响，巷道出现底鼓、挤帮现象，有部分巷道宽度已不达设计宽度，仅达4.2米，大巷一帮设水沟兼人行道，另一帮设三趟管路；部分地段在1.6米以上的高度设有电缆。
　　该公司井下运输大巷铺设30kg/m钢轨，采用12t蓄电池电机车牵引16节人车运人；牵引25辆1.5t矿车运送矸石及材料。现每班人车运行时间为：南区需要50—60分钟；北区需要65—75分钟，员工们下车后还需步行30—40分钟才到达作业区。现12t蓄电池机车运输人车平均运行速度为2.8米/秒，达不到煤矿安全规程规定的4米/秒的速度。为提高井下人车运人效率，缩短运行时间，经集团公司研究决定对蓄电池机车进行提速改造，减少员工在井下路途上消耗的时间。

机车概述

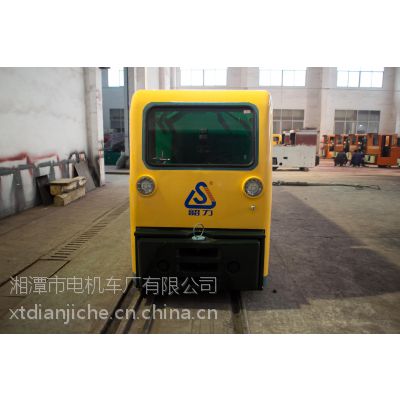

　　电机车外形见图，机车采用双司机室结构，整车加长，副司机室加长，两司机室长度一致，机车配备LED红白子母灯、瓦斯断电仪、电喇叭，变频司控具有速度、电压、容量显示，门槛往内移，并下移100mm，便于人员进出司机室，减速箱采用电机直连方式取消联轴器，结构简单，解决了连接部位的漏油问题，配备3个储气缸，储气缸总容积为原来的3倍，机车两端留有气源接口，便于为挂车提供制动气源，采用汽车用脚踏阀，制动时司机脚踩制动脚踏板，制动力随脚踩力量的增加而增加，制动力不够时加大脚踩的力量，随脚踩力量的不同可实现减速制动、常规制动、紧急制动，制动可靠，便于控制制动缸压力以减少制动产生的冲击。

机车特点
　　a. 改造后，采用一体化变频调速控制系统，起动力矩大，具有延时起动和加速起动，随着每节车箱进入运行状态，机车速度不断增加，直至正常工作速度，机车运行稳定性能发挥正常。
　　b. 采用汽车用脚踏阀，便于控制制动缸压力以减少制动产生的冲击，增加了机车的稳定性。
　　c. 采用变频调速，电制动性能良好可靠，在常规减速制动时使用电制动即可达到使用要求。
　　d. 由于采用了能量反馈，在制动时电动机变成了发动机，将能源反馈到电瓶上，增加了电瓶的有效工作时间。
　　e. 由于采用了能量反馈，在制动时电动机变成了发动机，将能源反馈到电瓶上，增加了电瓶的有效工作时间。

12T机车主要技术参数比较表
